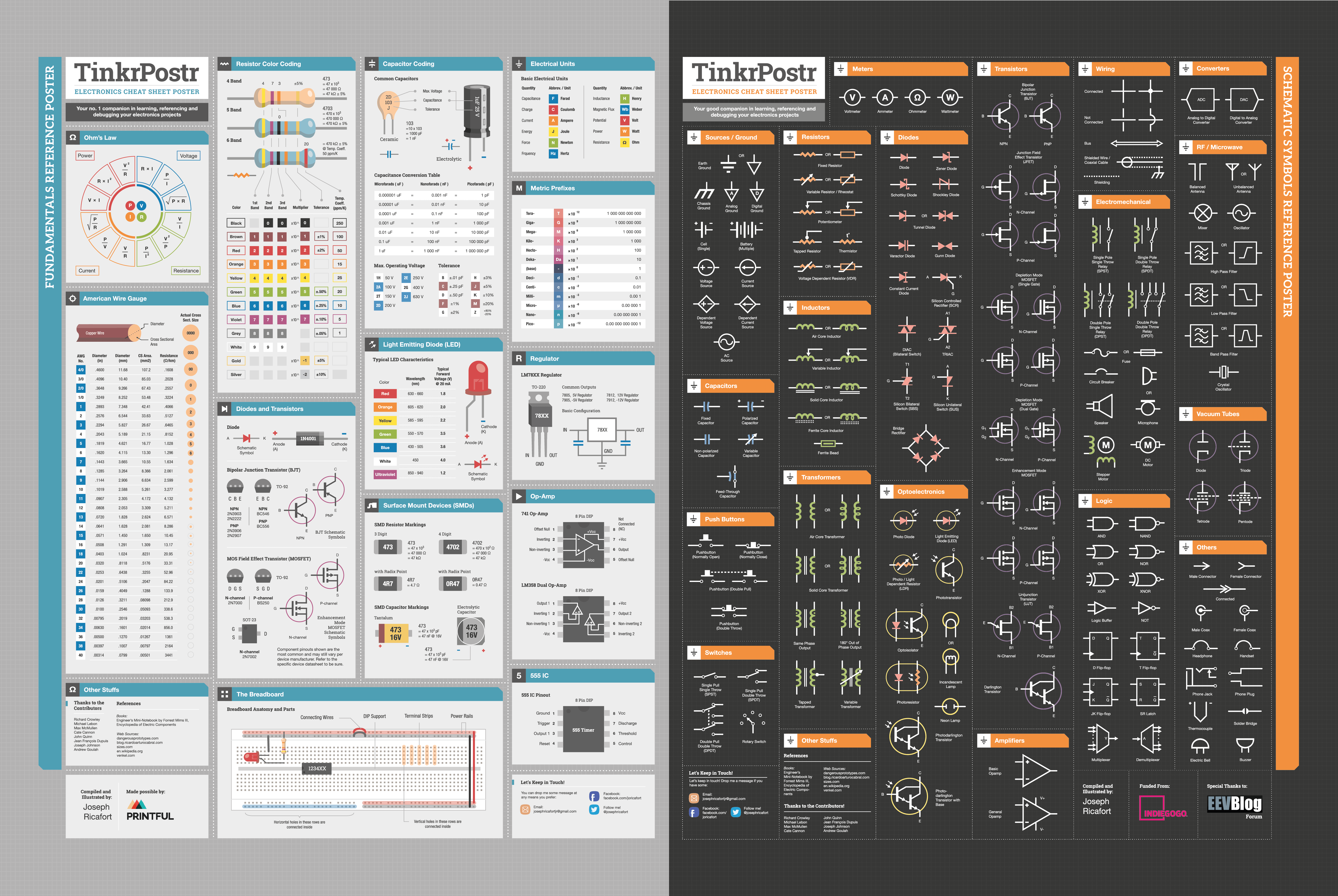

Si estudias o trabajas en electrónica, este póster es de esos que conviene tener pegado junto al banco de trabajo. Reúne en dos láminas las fórmulas, tablas y símbolos que se consultan todos los días.

Póster: TinkrPostr, de Joseph Ricafort.
Lámina 1: fundamentos
- Ley de Ohm y sus variantes para calcular voltaje, corriente, resistencia y potencia.
- Código de colores de resistencias de 4, 5 y 6 bandas.
- Códigos de capacitores y tabla de conversión entre picofaradios, nanofaradios y microfaradios.
- Unidades eléctricas básicas y prefijos métricos (de pico a tera).
- Calibre de cable AWG, con diámetro y capacidad de corriente.
- Diodos y transistores (BJT y MOSFET): símbolos y terminales.
- LED: colores, longitudes de onda y voltaje típico.
- Componentes de montaje superficial (SMD) y cómo leer sus marcas.
- Reguladores, amplificadores operacionales y el temporizador 555, con su distribución de pines.
- La protoboard: cómo están conectadas sus filas y columnas.
Lámina 2: símbolos esquemáticos
Fuentes y tierras, resistencias, capacitores, inductores, diodos, transistores, interruptores y botones, transformadores, optoelectrónica, electromecánicos, medidores, cableado, RF, tubos de vacío, compuertas lógicas, convertidores y amplificadores.
Para qué sirve
- Estudiantes: repasar símbolos y fórmulas antes de un examen o práctica.
- Aficionados y makers: identificar componentes y leer diagramas.
- Profesionales: una referencia rápida sin abrir hojas de datos para lo básico.
Para valores exactos y especificaciones, consulta siempre la hoja de datos del fabricante. Y si te gustan los recursos visuales, revisa más infografías.
Preguntas frecuentes
¿Qué es la ley de Ohm?
Es la relación entre voltaje, corriente y resistencia: el voltaje es igual a la corriente multiplicada por la resistencia (V = I × R).
¿Cómo se lee el código de colores de una resistencia?
Cada banda de color representa un dígito, un multiplicador o la tolerancia; el póster incluye la tabla para resistencias de 4, 5 y 6 bandas.
¿Qué incluye el póster de referencia de electrónica?
Fórmulas como la ley de Ohm, tablas de colores de resistencias y capacitores, prefijos métricos, calibres de cable, pines de circuitos comunes y cientos de símbolos esquemáticos.
